AI360全景影像系統主配件功能詳解

一、核X感知模塊：多模態攝像頭陣列

功能定位：系統環境感知的“眼睛”，實現全天候、高精度障礙物探測與識別。
關鍵技術參數與功能：

硬件配置

鏡頭組：4-6組超廣角魚眼攝像頭（水平視角≥190°，垂直視角≥140°），支持IP69K防水防塵，適應-40℃~+85℃極端環境。

圖像傳感器：1/2.7英寸CMOS，200萬像素（1920×1080），動態范圍120dB，弱光靈敏度0.01lux（紅外補光下）。

防護設計：鏡頭表面鍍防刮涂層，內置自清潔加熱絲（可選），避免雨雪/泥漿遮擋。

智能感知能力

障礙物識別：基于YOLOv8s輕量化模型，支持實時檢測行人、車輛、錐桶、路沿等12類目標，檢測距離0.3-15米，識別準確率≥98%。

動態軌跡預測：通過SORT算法跟蹤目標運動軌跡，預測3秒內碰撞風險，支持BSD盲區預警系統觸發。

空間建模：實時生成3D點云地圖，結合IMU數據補償車輛顛簸誤差，構建厘米級精度環境模型。

輸出接口

視頻流：支持H.265編碼，4路視頻同步輸出（幀率30fps，碼率2-8Mbps可調）。

結構化數據：通過CAN總線/以太網輸出目標框坐標、類別、置信度、速度等信息，供BSD模塊直接調用。

二、BSD盲區監測預警模塊：主動安全守護者

功能定位：消除視覺盲區隱患，實現“感知-預警-干預”閉環控制。
核X組件與邏輯：

雙模融合感知

毫米波雷達：77GHz FMCW雷達，探測距離0.3-30米，角度分辨率1.5°，支持速度矢量測量（精度±0.1m/s）。

視覺融合算法：將雷達點云與攝像頭圖像通過時空對齊（STT）技術融合，解決單一傳感器誤檢問題（如金屬護欄反射干擾）。

三級預警機制

目標距離<1米且存在碰撞軌跡時，通過硬線接口輸出制動信號（12V/500ms脈沖），聯動車輛AEB系統（需原車支持）。

目標接近至3米內時，啟動方向盤震動（頻率150Hz，幅度±2mm）及語音播報“左側盲區有車輛”。

盲區出現目標時，智能顯控終端高亮顯示目標區域，伴隨蜂鳴器“嘀嘀”聲（頻率1Hz）。

一級預警（潛在風險）：

二級預警（緊急風險）：

自適應閾值

支持通過智慧云平臺遠程配置預警距離、靈敏度參數，適配不同車型（如貨車/客車/叉車）的盲區范圍差異。

三、智能顯控終端：人機交互中樞

功能定位：實現360°環境可視化與高效交互，降低駕駛員操作負荷。
硬件與功能設計：

顯示單元

全景鳥瞰：四路視頻拼接為360°環視圖，支持8方向視角拖拽旋轉。

AR導航：將導航箭頭、車道線等虛擬信息疊加至實時影像，偏差<5cm。

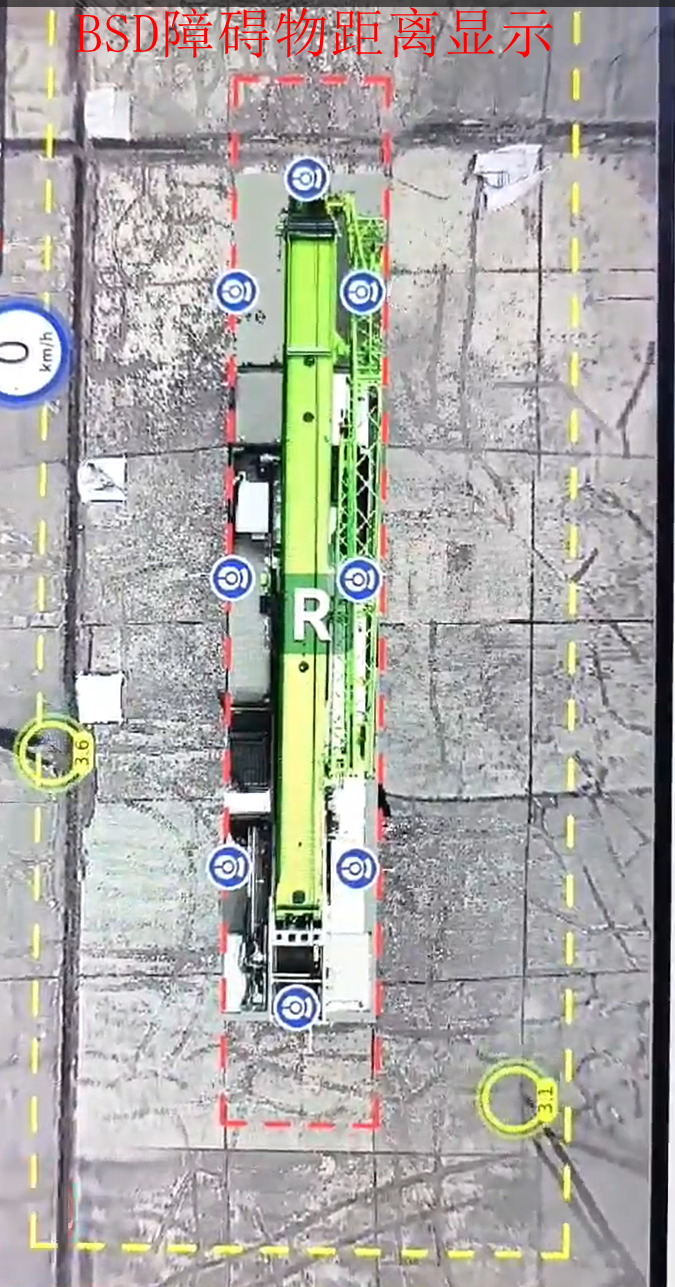

BSD專屏：單獨顯示盲區雷達探測結果，目標以不同顏色（黃/橙/紅）標注風險等級。

屏幕規格：10.1英寸IPS液晶屏。

邊緣計算能力

內置NXP i.MX 8M Plus四核處理器（1.8GHz），集成NPU（2.3TOPS算力），實現本地化目標檢測與渲染，降低云端依賴。

四、主機控制單元：AI360全景影像系統核X大腦

功能定位：統籌數據融合、決策輸出與設備通信，保障系統穩定運行。
技術架構與接口：

硬件平臺

主控芯片：車規T5，內核：ARM Cortex-A53 四核，主頻：≥1.5GHz

存儲配置：eMMC 64GB（系統區）+ 32GB UFS（數據緩存），支持-40℃~+105℃寬溫存儲。

電源管理：雙路DC-DC供電（9-36V輸入），支持反接保護、過壓/過流/短路三重防護。

通信接口矩陣

RS232：3線制（TX/RX/GND），波特率115200bps，連接GPS模塊或舊款傳感器。

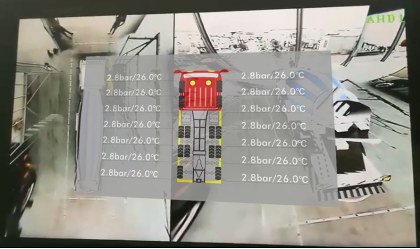

RS485：支持Modbus RTU協議，可擴展接入胎壓監測、液位傳感器等設備。

CAN FD：雙通道，波特率500kbps/2Mbps可選。

LIN總線：支持低速傳感器（如車門開關、雨刮狀態）接入。

總線接口：

串行接口：

網絡接口：千兆以太網（RJ45），支持PoE供電，用于連接智慧云平臺或車載中控屏。

硬線I/O：16路隔離數字輸入/輸出（DI/DO），支持12V/24V電平，可聯動報警燈、攝像頭轉向電機等設備。

五、智慧云平臺：數據價值挖掘引擎

功能定位：通過云端大數據分析，實現設備遠程管理、風險預測與決策優化。
核X功能模塊：

數據采集與存儲

時序數據庫：采用InfluxDB存儲車輛位置、速度、預警事件等數據，采樣頻率50Hz，支持1年歷史數據回溯。

文件存儲：對象存儲（如MinIO）保存視頻片段與日志文件，支持按車牌號、時間戳檢索。

智能分析服務

風險熱力圖：基于GIS地圖疊加事故預警數據，生成區域風險等級分布（紅/黃/綠）。

駕駛行為分析：通過LSTM神經網絡評估急加速、急轉彎等行為，輸出駕駛安全評分（1-100分）。

預測性維護：分析攝像頭抖動頻率、雷達信號強度等參數，提QIAN30天預警硬件故障（如鏡頭偏移、雷達老化）。

遠程管理功能

OTA升級：支持固件、算法模型、配置參數的全量/增量升級，升級包加密傳輸（AES-256）。

參數配置：通過Web端或API接口遠程調整BSD預警閾值、屏幕顯示布局、語音播報內容等。

六、AI360全景影像系統兼容性與擴展性設計

傳感器即插即用

支持雷達、攝像頭、超聲波傳感器等設備的熱插拔，系統自動識別設備型號并加載對應驅動。

行業定制方案

商用車：強化BSD預警與車隊管理功能，支持TBOX數據對接。

工程機械：適配液壓系統壓力傳感器接口，實現作業區域入侵檢測。

特種車輛：可選北斗三號短報文通信模塊，支持無網絡環境下的緊急數據回傳。

總結

AI360全景影像系統通過多模態攝像頭陣列實現高精度環境感知，BSD盲區監測模塊構建主動安全防線，智能顯控終端提供沉浸式交互體驗，主機控制單元保障多設備協同，智慧云平臺挖掘數據價值，ZUI終形成“感知-決策-執行-優化”的完整閉環。其開放接口體系與靈活適配能力，可快速響應不同行業客戶的定制化需求，助力車輛智能化升級。
